Yhdysteknikka 2023 -messuilla 10.–11.5. Vimelcon osastolla C320 on esitteillä nesteille tarkoitettu Bunting® HIF -suurtehomagneettisuodatin, joka edustaa mallia, jonka voi vuokrata testattavaksi paikan päälle asiakkaan tiloihin, todellisiin käyttöolosuhteisiin.

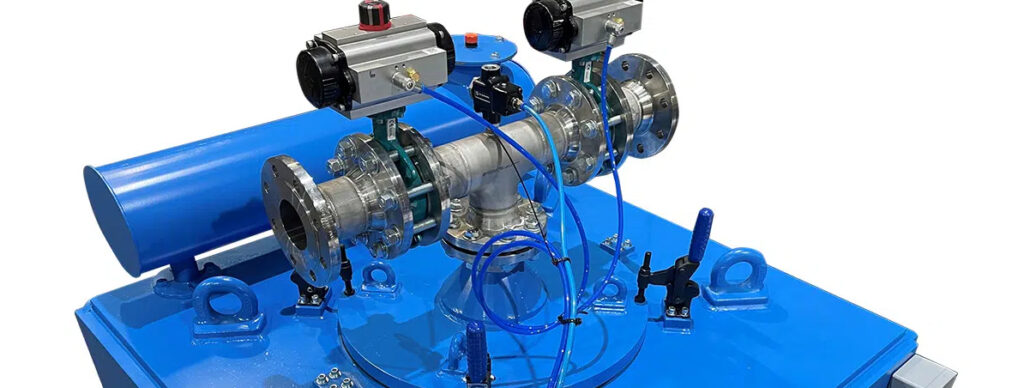

Bunting HIF - magneettisuodatin lietteille

Bunting®-suurtehomagneettisuodatin on suunniteltu hienojakoisten ferro- ja paramagneettisten hiukkasten poistamiseen nesteistä/lietteistä. Laitteisto koostuu öljyjäähdytteisestä voimakkaasta sähkömagneetista, joka ympäröi erottelumatriisia sekä  tasasuuntaajasta, läppäventtiileistä huuhtelua varten, ilmaruiskutuskuulaventtiilistä ja lämmönvaihtimesta jäähdytystä varten.

Tekniset tiedot

Mitat                    2400 x 900 x 1800 mm
Paino                   1060 Kg
Gauss                   0 – 7000 (3-4 kertaa suurempi matriisin sisällä)
Läpäisykyky        50 – 150 L/min (riippuen käsiteltävästä materiaalista)

Laboratorioyksikön onnistuneen testauksen jälkeen Bunting® pystyy tarjoamaan tuotantoyksikön, joka räätälöidään vastaamaan asiakkaan yksilöllisiä läpimeno- ja laatuvaatimuksia. Kiinteitä tuotantoyksiköitä voidaan valmistaa käsittelemään 45 – 900 litraa minuutissa.

Toiminta

Bunting®-suurtehomagneettisuodatin koostuu erittäin tehokkaasta sähkömagneetisesta käämistä, jossa on ruostumattomasta teräksestä valmistettu säiliö. Liete pumpataan käämin keskellä olevan matriisin läpi, mikä mahdollistaa hiukkasten erittäin tarkan hallinnan. Puhdistussyklissä magneettiset epäpuhtaudet huuhtoutuvat matriisista, kun erotin on kytketty pois päältä.

Matriisi vahvistaa magneettikenttää tuottaakseen pisteitä, joissa on erittäin korkea magneettikenttä. Tyypillinen vahvistettu magneettikenttä, jonka matriisi tuottaa on moninkertainen (3× – 4×) taustakenttään verrattuna.

Bunting® High Intensity Electromagnetic -suodattimet toimitetaan kahdella sisäänmeno- ja ulostuloventtiilillä.  Tuote syötetään pohjassa olevan liitännän kautta erottimeen läppäventtiilin kautta ja kulkee ylöspäin jännitteisen matriisin läpi. Rautapitoiset hiukkaset tarttuvat magneettiin ja puhdistettu tuote kulkeutuu ulos suodattimen yläosan läppäventtiilin kautta seuraavaan käsittelyvaiheeseen. puhdistusjakson aikana venttiilit 1 ja 2 pysyvät suljettuina (ks. seuraava kuva).

HIF-magneettifiltterin toimintaperiaate

Puhtaan tuotteen tuottaminen

  1. Magneettikäämi kytketään päälle
  2. Avataan venttiilit 1 + 2

Magneetin tyhjentäminen

  1. Suljetaan venttiilit 1 + 2
  2. Avataan venttiilit 3 + 4
  3. Kytketään magneettikäämi pois päältä
  4. Huuhdellaan matriisi

Testikoneessa venttiilit ovat manuaaliset, kiinteässä koneessa puhdistusjakson aika on säädettävissä ohjauspaneelista. Jos tarvitaan keskeytymätön tuotevirtaus, tarvitaan kaksi rinnakkain asennettua suodatinta, joita ohjataan automaattisesti ja saadaan aikaan jatkuva virtaus.

Lisätietoja: Reijo Autio 045 78850469, Lauri Rahikainen 050 4568143
